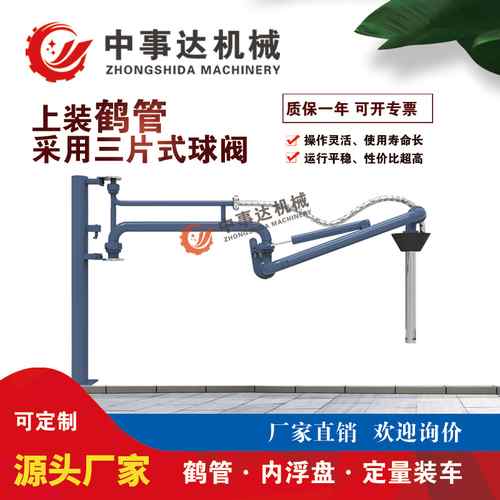

部件組成

1．立柱：

為使管道受力合理化，用於支承臂的重量，分散旋轉接頭載荷，安裝穩固。

立柱與棧橋裝配時可以采用螺栓連接或焊接。

2．內臂鎖緊：

用於在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因為大風環境或因非操作人員操作而使臂或周圍建築受損。

3．接口：是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。

4．旋轉接頭

用於臂的旋轉運動，滿足正常使用範圍(包絡範圍)，常規鶴管采用4隻或5隻旋轉接頭，以實現三維運動及法蘭接口的對接。

5．內臂：

連接接口與外臂之間的部分，可在水平麵上回轉。

6．外臂：

為鶴管的主體部分，可以實現水平方向360°，

垂直方向75°範圍的回轉。

7．氣相管（AL1412/3型）：

采用不鏽鋼金屬軟管，導出揮發的氣體介質。

8．垂管：

實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。

9．平衡係統：

用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡係統為彈簧缸，缸內彈簧為壓縮彈簧。

10.真空短路閥/排氣閥：

真空短路閥確保殘餘介質從鶴管中排空，排氣閥用於卸車鶴管垂管內氣體排出。

11. 聲光液位報警（可選）：

液位探頭安裝在垂管頭部，當槽車內液體介質接近罐口時提醒操作人員關閉閥門，可與控製電液閥聯動。

產品特點

1雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏；

2隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力；

3裝卸過程中，在槽車正常移動範圍內與槽車隨動；

4裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小

主要特征：

1、具有雙滾道滾道結構

2、使用合金材料或不鏽鋼材料

3、使用複合增強聚四氟密封圈

4、滾道表麵可進行滲氮熱處理

5、可適用於各種溫度及介質

工藝介紹

關鍵件——旋轉接頭的加工與裝配

流體裝卸設備的關鍵部件之一是旋轉接頭，泄漏多因旋轉接頭的泄漏而產生。

海潤生產的旋轉接頭擁有先進的複式滾道結構，采用高強度的合金或不鏽鋼材料，具有高使用壽命的PTFE（增強聚四氟）密封圈，采取較為先進的生產工藝，可確保長期使用而無泄漏現象發生。

工藝方法：

1、內外圈複式滾道由精密數控車床一次加工完成，保證尺寸精度

2、內圈不鏽鋼密封麵經鏡麵拋光

3、外圈均經過T235調質處理

4、密封麵（金屬密封麵及密封圈密封麵）均采用鏡麵拋光

5、各工序有嚴格的檢查
