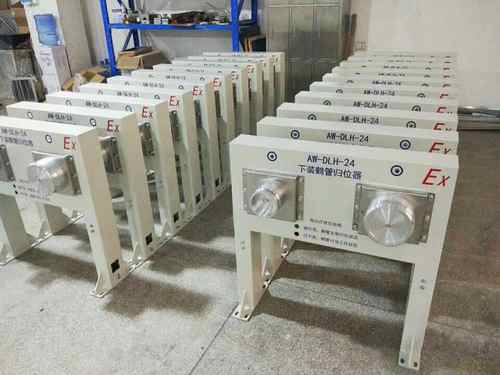

鶴管歸位控製器是專為液化氣鶴管停靠設計，檢測液化氣鶴管有效停靠並提供聲光報警和繼電器信號輸出的儀表，為石油化工產品灌裝作業規範操作並提供安全保障。

1、工作原理

ET-RT-G鶴管歸位傳感器專為液化汽鶴管停靠設計。係統通過歸位傳感器檢測液化汽鶴管裝置是否停靠安全，並輸出聲光報警信號供現場工作人員及時了解係統工作狀態，同時輸出繼電器開關信號供付油係統控製器。

2、係統組成

（1）主控製器

    1. 檢測液化氣鶴管的歸位信號；

    2. 向聲光報警器提供聲光報警信號；

    3. 向付油係統輸出開關量信號；

    4. 防爆標誌：Ex dia IIBT6。

（2）聲光報警器

提供聲光報警信號；

（3）歸位傳感器

利用接觸式檢測原理，標準接口與底裝鶴管可靠對接，歸位信號連接到主控製器，向油庫控製係統提供控製信號信號。

1. 整體本安設計；

2. 安裝方便，操作簡單

3、係統參數

名稱及規格 液化氣鶴管歸位控製器ET-RT-G

防爆等級 Ex dia IIBT6 Gc

防護等級 IP65

工作電壓 220V AC/24V DC

工作電流 ＜20mA

響應時間 <1s

工作溫度 -20℃～+60℃

輸出信號形式 繼電器輸出，常開常閉可選；5A，30V DC或5A，250V AC

4、產品特點

（1）係統應用數字電路設計，性能穩定，抗幹擾能力強；

（2）歸位傳感器采用接觸式檢測原理，穩定可靠；

（3）提供光信號，及時了解係統工作狀態；

（4）開關量信號輸出，接口容量5A，30V DC或5A，250V AC
